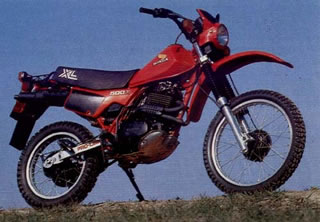

1982 - honda xl 500R

Motore

alesaggioxcorsa 89x80 = 498 cc. Rapporto di compressione 8,6:1. Due contralberi di bilanciamento mossi da catena.

Accensione

elettronica a scarica capacitiva con anticipo automatico elettronico. Candela NGK DR8ES-L.

Carburatore

Keihin da 32 mm con pompa di ripresa. Getto massimo 130, getto minimo 55, livello galleggiante 18 mm.

Lubrificazione

olio contenuto nella sottocoppa del carter e pompa a lobi tipo Eaton.

Frizione

a dischi multipli in bagno d'olio con quattro molle.

Cambio

a cinque rapporti sempre in presa ed innesti frontali. Valori rapporti interni: 2,462 in prima, 1,647 in seconda, 1,250 in terza, 1,000 in quarta, 0,840 in quinta.

Trasmissioni

primaria ad ingranaggi a denti diritti, rap­porto 2,379. Secondaria a catena con guarnizioni toriche, rapporto 2,733 (corona 41, pignone 15). Valori totali di trasmissione: 16,005, in prima, 10,707 in seconda, 8,126 in terza, 6,501 in quarta, 5,460 in quinta.

Telaio

monotrave a culla aperta in tubi con rinforzi in lamiera stampata. Cannotto di sterzo montato su cusci­netti a rulli conici ed inclinato di 29°, avancorsa 118 mm.

Sospensioni:

forcella a funzionamento misto idraulico-­pneumatico con steli da 37 ed escursione 215 mm. Forcellone scatolato in acciaio montato su boccole. Ammor­tizzatore pneumo-idraulico con regolazione, del precarico della molla, escursione ruota post. 195 mm.

Ruote e pneumatici :

cerchi in lega- leggera da 21 ant. e 17 post. Pneumatici 3,00-21 ant. e 4,60-17 post.

Freni

a tamburo da 130 ant. e post. Anteriore a doppia camma.

Impianto elettrico

tensione impianto 12V, alternatore da 196W, batteria da 12V 3Ah. Lampada faro ant. 35/35W, lampada faro post. 5/21W, lampade segnalatori di dire­zione 21W.

Dimensioni (in mm)

lunghezza 2210, interasse 1405, larghezza massima 855, altezza massima 1260, altezza sella 895, altezza minima da terra 270.

Rifornimenti e manutenzione

Accensione

anticipo fisso 100, anticipo massimo 35°. Di­stanza fra gli elettrodi candela 0,6-0,7 mm.

Distribuzione

gioco di funzionamento valvole (a freddo): 0,05 aspirazione, 0,10 scarico.

Alimentazione

carburante raccomandato tipo super. Ca­pacità serbatoio litri 10 di cui 2 di riserva.

Carburatore

vite aria aperta di 2+1/4 di giro, spillo co­nico alla terza tacca. Filtro aria in spugna sintetica da pulirsi ogni 6000 km.

Lubrificazione
capacità coppa 2 litri di lubrificante Ca­strolGTX2 da sostituirsi ogni 3200 km. Pulizia filtro ogni 12.000 km.
Sospensioni
capacità per stelo 380 cc di olio per tra­smissioni automatiche, pressione aria 0-0,2 kg/cm2.
Pneumatici

pressioni di gonfiaggio a solo 1,5 ant. e 1,5 post. Con passeggero 1,5 ant. e 1,75 post.

peso - potenza - Velocita'

Peso a secco

139 Kg.

Potenza

33cv/6500giri

Velocità

150 km/h.

*Dati dichiarati dalla Honda
